租赁LED显示屏柜与传统固定安装柜的制造要求不同。
机柜可重复组装、拆卸、运输、堆放、安装。
这意味着金属结构每次连接到另一个机柜时都必须保持一致的性能。
对于LED屏制造商来说，重量过大、箱体表面不平整、安装位置不一致或锁紧连接困难等问题都可能成为现场安装的难题。

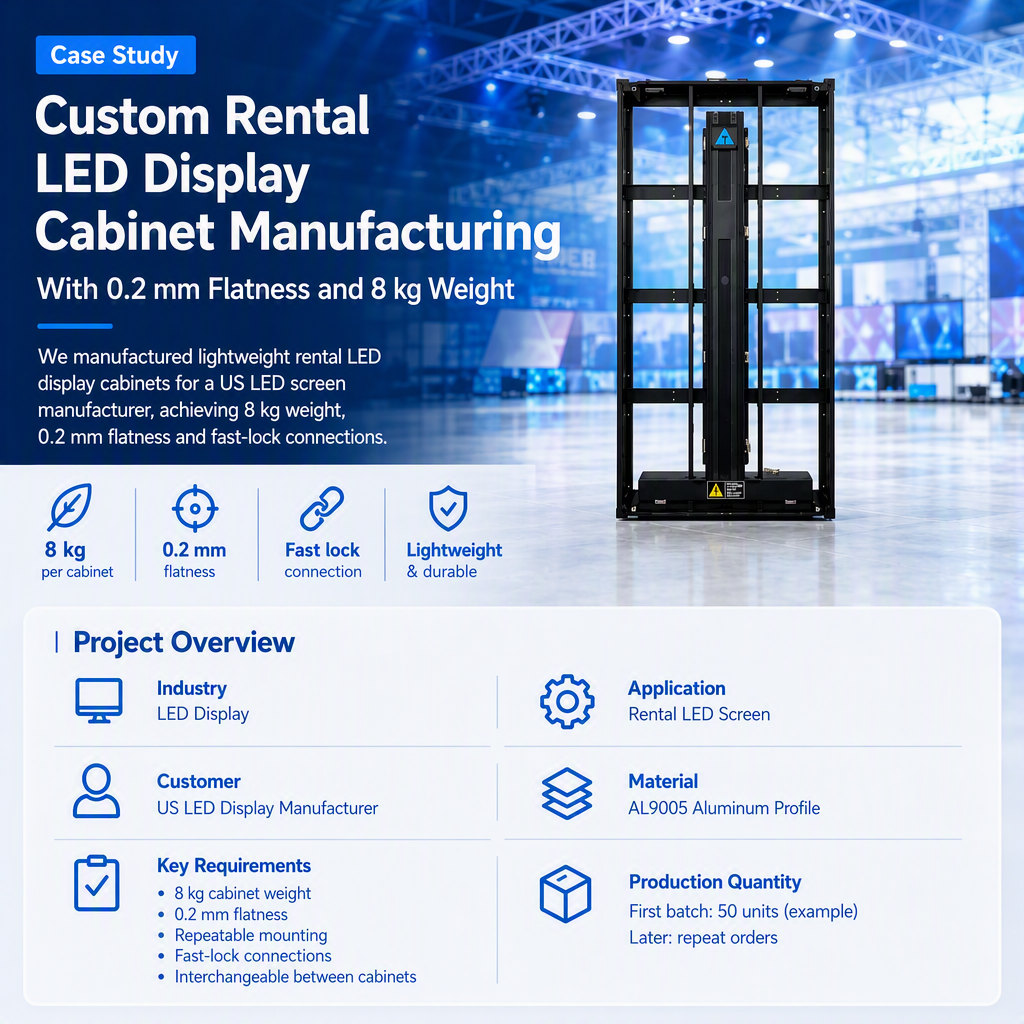

一家 美国 LED 显示屏制造商最近为活动和巡演舞台提供租赁屏幕的项目 说明了这种类型的需求。
客户需要一个轻型机柜，具有：
柜体重量约8公斤
平整度0.2毫米以内
可重复的模块安装
机柜之间的快速锁定连接
一致的机柜互换性
反复组装和拆卸过程中性能可靠
面临的挑战是在不影响重复安装所需的结构精度的情况下减轻重量。
该客户正在为活动和旅游应用生产租赁 LED 屏幕。
与永久安装的显示屏不同，租赁屏幕可以多次组装和拆卸。
因此，机柜成为重复机械连接系统的一部分。
客户特别要求箱体重量保持在 8公斤左右，同时 模块表面 平整度保持在0.2毫米以内。
这些要求造成了制造权衡。
减少材料可以减轻重量。
但去除过多的材料会影响刚性。
增加结构加固可以提高刚度。
但它也会增加体重。
因此，内阁必须在以下方面实现所需的平衡：
重量+刚度+平整度+重复性
对于LED显示屏箱体来说，安装面很重要，因为多个箱体最终会形成一个更大的显示屏。
如果相邻的机柜不能保持一致的表面位置，则组装好的屏幕可能会出现明显的台阶或对齐差异。
在这个项目中，客户要求：
平整度0.2毫米以内。
因此，这被视为制造要求，而不仅仅是外观要求。
安装面需要保持足够的精度，以适应客户的 LED 模块和机柜到机柜的组装过程。
目标机柜重量约为 8公斤.
该解决方案使用 AL9005 铝型材， 在非结构区域具有轻质切口。
这些切口的目的不仅仅是去除材料。
它们被放置在可以减少材料的区域，同时保留安装和刚性所需的结构区域。
这使得外壳结构能够满足客户的重量要求，同时保持必要的机械接口。
对于租赁 LED 机柜来说，这会对操作产生直接影响。
每个机柜在其使用寿命期间都可以多次手动运输和安装。
因此，减少不必要的机柜重量可以使机柜在重复安装和拆卸过程中更容易搬运。

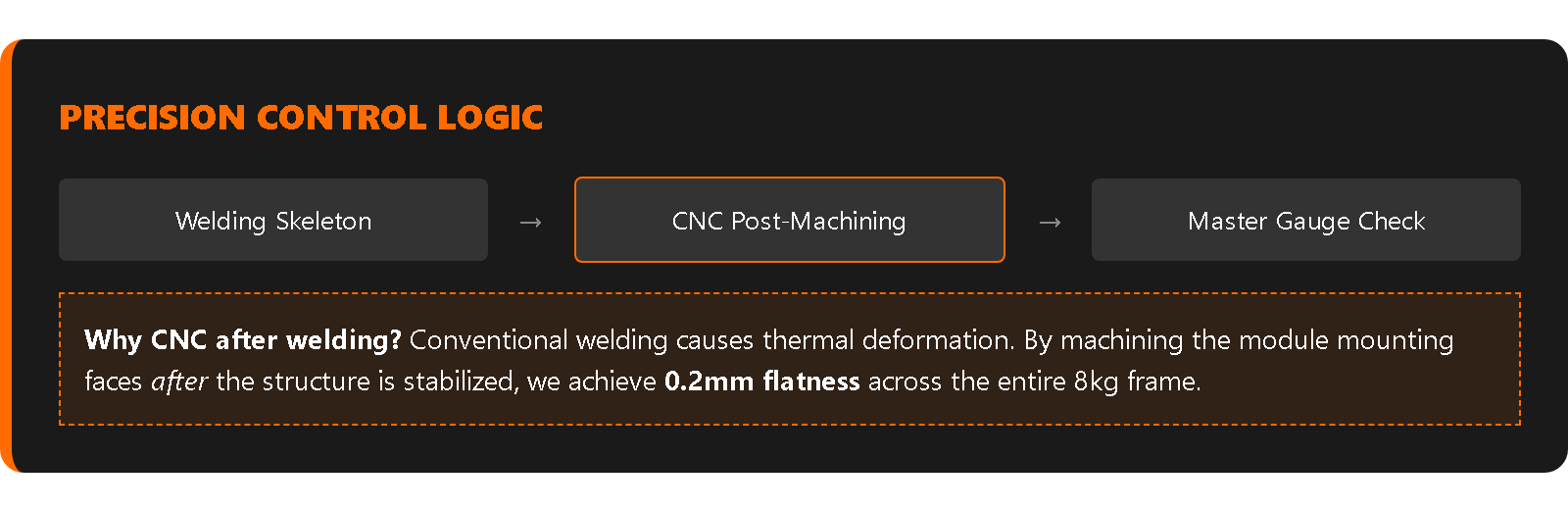

该项目中重要的制造细节之一是安装面的处理。
首先焊接柜体结构。
焊接后对 安装位置进行CNC 加工.
这种方法允许在焊接结构完成后将安装面达到所需的尺寸条件。
这很重要，因为焊接和结构组装会影响配合表面的最终位置。
对于需要保持 0.2 毫米平整度要求的机柜，简单地将组件焊接在一起并依靠原始焊接表面可能无法提供足够的控制。
焊接后加工关键安装面为这些重要的接口提供了受控的精加工步骤。
客户还需要机柜之间的快速锁定连接。
对于租赁LED显示屏，安装时箱体必须与相邻箱体快速连接。
但仅靠速度是不够的。
连接还必须是可重复的。
如果机柜之间的安装位置不同，安装人员可能需要调整、垫片或强制机柜对齐。
因此，该项目的重点是在整个生产过程中保持一致的安装位置。
目标是使机柜可互换，而不是要求每个机柜在安装过程中单独匹配。
为了保持一致性，制作团队使用了 主柜 作为参考。
每个柜子在包装前都会与主柜进行检查。
这为检查制造的机柜是否保持所需的接口提供了实用的生产控制。
对于租赁屏幕制造商来说，这种可重复性尤为重要。
客户可以将不同时期生产的箱体组合成一个大屏幕。
因此，机柜需要与相同的安装和连接系统保持兼容。
物品 | 规格 |
|---|---|
行业 | LED显示屏 |
应用 | 租赁LED屏 |
顾客 | 美国LED显示屏制造商 |
材料 | AL9005铝型材 |
目标体重 | 每柜约8公斤 |
平整度 | 0.2毫米以内 |
关键结构 | 轻质铝型材 |
减轻重量 | 非结构区域的切口 |
关键流程 | 焊后数控加工 |
联系 | 快速锁定机柜连接 |
质量控制 | 每个柜子与主柜进行检查 |
机柜已 按照客户要求交付.
由于机柜可以互换而无需额外的垫片，因此客户的现场组装过程变得更加一致。
客户随后对其后续型号的外壳结构进行了标准化。
这个结果很重要，因为该项目不仅仅是生产一批金属柜。
该外壳成为客户产品平台的一部分。
一旦机械结构标准化，相同的制造方法就可以支持后续的产品开发。
租赁展示产品对机柜提出了重复的机械要求。
内阁可能会遇到：
集会
↓
锁定
↓
运输
↓
Disassembly
↓
重新组装
↓
连接到另一个机柜
因此，外壳需要通过重复使用来维持其关键接口。
对于制造商来说，这意味着重要的质量点可能包括：
柜体重量
平整度
安装位置
锁定位置
结构刚性
柜与柜之间的互换性
表面光洁度
这些要求与制造商的最终产品直接相关。
轻量化外壳开发中的一个常见错误是将减轻重量视为简单地减少材料厚度。
对于租赁 LED 机柜来说，如果结构刚性或安装精度受到影响，这可能会产生新问题。
在这个项目中，通过来减轻重量 结构本身.
使用 AL9005 铝型材，去除非结构区域的材料，同时保留安装和结构支撑所需的区域。
这使得客户能够瞄准轻型机柜，而无需同等对待机柜的每个部分。
客户不仅仅是购买铝型材。
他们需要一种可以成为其租赁 LED 屏幕系统一部分的柜体结构。
这意味着制造要求与客户产品的实际使用方式相关：
柜子需要足够轻，以便反复搬运。
前表面需要足够的平整度。
安装点需要保持一致。
机柜之间需要快速锁定连接。
橱柜需要保持可互换性。
这就是面向 ODM 的外壳制造商可以做出的贡献，而不仅仅是制造单个零件。
外壳需要根据客户产品的机械要求进行制造。
我们的范围是 LED显示产品的 金属外壳和结构件。
我们生产定制：
租赁LED展示柜
户外LED显示屏柜
前维护LED箱体
弧形LED显示屏柜
LED显示屏柜组件
定制钣金结构
客户提供LED显示系统和内部组件。
我们的制造范围集中于 机柜、外壳和结构钣金件.
这使得外壳可以根据客户所需的尺寸、安装接口、重量目标和安装方法进行开发。
对于设备制造商来说，定制外壳项目最有价值的阶段通常不是第一个原型。
到了这个阶段，外壳就成为可重复的产品。
在该项目中，确定了制造工艺：
轻质结构
→ 受控安装面
→ 0.2mm平整度要求
→ 可重复的锁定位置
→ 主柜验证
→ 可互换的柜子
结果是客户可以将其用作后续型号的标准化设计的箱体结构。
如果您正在开发租赁 LED 屏幕并需要定制箱体结构，请将您的 3D CAD 文件、2D 图纸、目标箱体重量、安装要求或现有箱体样品发送给我们.
我们可以根据您的产品要求制造金属机柜和结构部件。
索取定制 LED 展示柜报价 →
本项目采用 AL9005铝型材.
目标机柜重量约为 8公斤.
相关模块安装表面 所需的平整度在 0.2毫米以内。
安装面 在焊接后经过数控加工，每个机柜在包装前都与主机柜进行检查。
租赁机柜需要反复组装、拆卸、运输、安装，因此机柜重量直接影响搬运要求。
是的。该机柜需要 机柜之间的快速锁定连接 以用于租赁屏幕组装。
不，我们的范围是 金属机柜和结构件。客户的LED模块和电子元件不属于我们的制造范围。
将您的发送给我们 CAD 图纸或橱柜要求.
我们可以审查您定制的LED显示屏箱体的结构、安装接口、重量目标、平整度要求和生产方法。
开始您的 ODM 外壳项目 →
