在开发定制钣金外壳时，买家通常关注：
材料
厚度
外形尺寸
表面光洁度
知识产权要求
内部组件
公差有时会稍后添加到绘图中。
例如：
±0.1毫米
±0.2毫米
±0.3毫米
起初，更严格的公差似乎更好。
毕竟，更高的精度意味着更好的质量。
但对于钣金制造来说，更严格的公差并不一定会更好。
重要的问题是：
该尺寸实际上是否需要严格的公差才能使产品正常运行？
如果答案是否定的，则不必要的严格公差可能会增加制造复杂性，而不会创造额外价值。

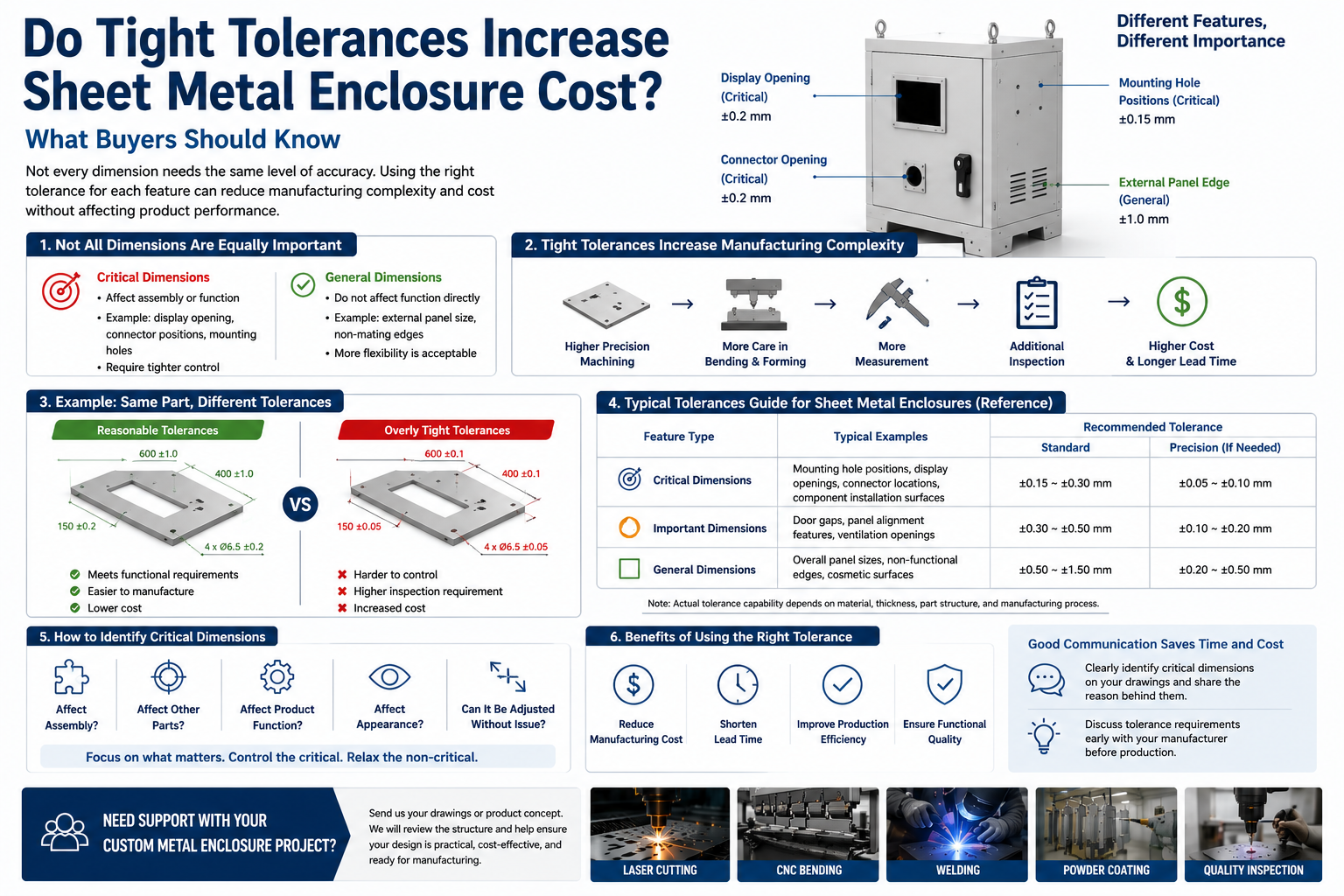

本文解释了为什么公差要求很重要，以及买家如何识别值得最严格控制的尺寸。
公差定义了尺寸可接受的变化量。
例如，绘图可以指定：
500毫米±0.5毫米
这意味着可接受的成品尺寸在指定范围内。
同一外壳上的不同尺寸可能需要不同级别的精度。
例如：
装饰性外面板可能不需要与以下相同的控制：
一个展示开口
连接器位置
安装孔图案
组件安装面
这就是为什么可能没有必要对每个尺寸应用相同的严格公差。
目标应该是：
控制影响产品功能的尺寸。
更严格的要求可能需要在制造过程中给予更多关注。
根据零件和要求，该过程可能需要额外考虑：
材质差异
切割精度
弯曲效应
零件定位
测量
检查
例如，简单的外部面板可能具有多种尺寸。
如果这些尺寸中只有两个影响另一个组件的安装，则将这两个尺寸确定为关键尺寸可能比在各处应用相同的严格要求更有意义。
这使得制造重点可以集中在真正重要的功能上。
考虑具有以下功能的工业外壳：
总宽度
整体高度
开门方式
显示切口
连接器孔
内部安装孔
所有这些维度都需要相同级别的控制吗？
可能不会。
例如：
这些可能会直接影响产品的组装或功能。
示例可能包括：
显示开孔尺寸
连接器位置
安装孔位置
两部分之间的接口尺寸
这些对于整体产品可能很重要，但具有更大的灵活性。
示例可能包括：
外部面板面积大
非功能性盖板边缘
无配合要求的装饰表面
重要的一步是确定哪些尺寸对最终产品至关重要。
想象一下电动汽车充电器外壳的前面板。
面板是：
600毫米×400毫米
它包含一个显示开口。
显示器必须正确安装到该开口中。
在这种情况下，关键特征可能是显示器开口而不是面板的每个外部边缘。
如果一个外部非配合边缘在可接受的制造范围内有微小变化，则产品可以正常工作。
但是，如果显示屏开口不正确，显示屏可能会：
不适合
有明显的缝隙
需要额外调整
这就是为什么一幅好的绘图应该识别出真正重要的特征。
安装孔是另一个例子。
孔可能具有正确的直径。
但如果位置不正确，组件仍然可能无法组装。
例如，四个安装孔可用于安装内部电气元件。
每个孔的尺寸都是正确的。
然而，孔之间的距离与元件不匹配。
无法安装该组件。
因此，买家应该考虑：
哪些维度控制组件之间的关系？
这些尺寸通常比仅定义外壳总体外观的尺寸更重要。
钣金零件并不是简单地切割成最终形状。
弯曲会改变材料的几何形状。
最终尺寸可能受到以下因素的影响：
材质类型
材料厚度
弯曲结构
零件几何形状
对于具有多个弯曲的定制外壳，买家应该了解某些尺寸与制造方法有关。
这并不意味着无法实现精确的尺寸。
这意味着公差要求应与实际零件结构一起考虑。
如果某个特定尺寸很关键，请在设计审查期间清楚地识别它。
这使得制造团队可以在生产前专注于该功能。
复杂的绘图可能包含数十个维度。
如果每个尺寸都被定义为高度关键，则成品零件可能需要更详细的测量和检查。
但每个维度都需要这种级别的验证吗？
买家应该问：
如果尺寸不正确，哪些尺寸实际上会导致产品无法工作？
这些是应该受到最高关注的维度。
例如：
电源模块安装孔位置。
面向客户展示的开口。
非功能性外部面板边缘。
这种方法有助于区分：
功能关键尺寸
从：
一般产品尺寸
这是很重要的一点。
产品可能具有极其严格的公差，但仍然存在其他问题。
例如：
组装困难
电缆接入不良
维护通道不足
元件间距不正确
仅靠精度并不能保证产品的成功。
正确的目标是：
使用产品正常运行所需的精度水平。
对于定制金属外壳，良好的设计涉及平衡：
产品要求
制造实用性
装配要求
成本
最好的容差并不总是最严格的容差。
这是与实际要求相符的公差。
在完成图纸之前，请检查产品并提出这些问题。
例如：
是否需要将组件安装到该开口中？
例如：
这个孔的位置需要与其他部件对齐吗？
例如：
错误的定位是否会影响电气连接或安装？
例如：
如果尺寸变化，可见间隙是否会变得不可接受？
如果是，它可能不需要与关键接口相同级别的控制。
不要以相同的优先级检查每个维度，而是将绘图分为三组。
直接影响的功能：
集会
组件适配
产品功能
关键接口
这些应该被清楚地识别。
影响的特征：
外貌
结盟
产品结构
这些也应该仔细审查。
定义一般形状但不直接控制关键产品功能的特征。
这些可能不需要与第 1 组功能相同的严格要求。
这种方法可以使买方和制造商之间的设计沟通更加清晰。
想象一下电动汽车充电器外壳包含：
前置显示屏
内部电气元件
连接器开口
门结构
内部安装支架
潜在的关键功能可能包括：
显示器需要正确安装。
电气元件必须与其安装点对齐。
连接器必须与外部接口位置匹配。
同时，一些较大的外部尺寸可能根据产品设计具有更大的灵活性。
关键是了解哪些维度控制实际产品性能。
工业外壳可能包含：
机器内部组件
检修门
通风区域
电气连接
可能的关键尺寸可能包括：
元件安装位置
接口开孔
门对齐功能
连接位置
通过尽早识别这些领域，设计审查可以集中于最重要的事情。
如果您的图纸包含关键尺寸，请清楚地传达它们。
例如：
这四个安装孔位置至关重要，因为它们必须与内部电源模块匹配。
或者：
显示屏开口尺寸对于最终组装至关重要。
或者：
外部尺寸可稍作调整，但内部元件安装位置不能改变。
这为制造商提供了比简单地标记相同要求的每个尺寸更有用的信息。
在原型或生产之前，询问：
最好的时间是在生产开始之前。
如果容差要求不清楚，请在以下期间进行讨论：
产品开发
图纸审查
原型准备
不要等到成品零件到达。
到那时，容差问题可能已经需要：
返工
新零件
设计变更
额外的项目时间
早期澄清通常比纠正已完成的零件更容易。
对于定制的钣金外壳，并非每个尺寸都需要以完全相同的方式进行控制。
最重要的任务是确定真正影响的维度：
装配
组件配合
产品功能
关键接口
在提供真正价值的地方应该使用更严格的要求。
一般尺寸应根据实际产品要求进行审核。
这有助于买家创建与制造商更清晰沟通的图纸，并将制造注意力集中在最重要的功能上。
我们的目标不仅仅是让每个维度都尽可能精确。
目标是使产品正常工作。
不一定在所有情况下，但不必要的严格公差要求会增加制造和检查的复杂性。
影响元件安装、安装孔位置、接口开口和功能组装的尺寸通常比一般外部尺寸更为关键。
并非总是如此。不同的尺寸可能具有不同的重要性，具体取决于它们对产品功能和组装的影响。
孔的尺寸可能正确，但如果其位置与所安装的组件不匹配，仍然会导致组装问题。
理想情况下，在产品开发或图纸审查期间，在原型或生产制造开始之前。
如果您的设计包括关键安装位置、组件接口、显示开口或其他精度要求，请在投入生产之前对其进行识别。
将您的图纸或当前产品设计发送给我们，我们可以在原型生产之前审查钣金结构以及关键的制造和装配要求。
