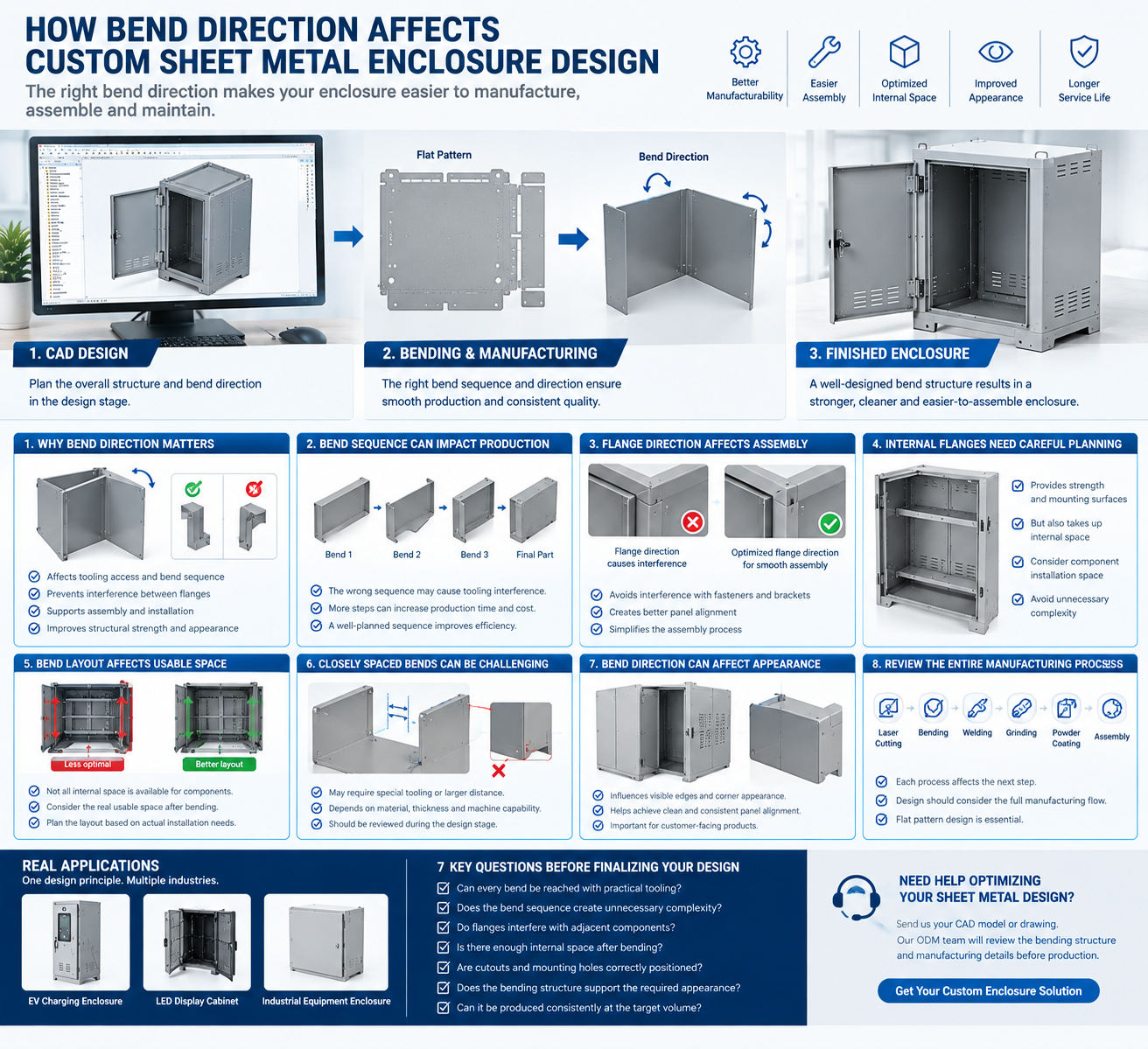

当工程师设计定制钣金外壳时，最关注的是整体尺寸。
橱柜应该多宽？
应该多高？
开口应该去哪里？
组件将安装在哪里？
这些都是重要的问题。
但另一个细节可能会对最终的外壳产生惊人的巨大影响：
面板将如何弯曲？
CAD 模型中的钣金零件可能看起来很简单。
然而，一旦设计达到制造阶段，折弯方向、折弯顺序、凸缘位置以及折弯之间的距离都会影响零件是否能够高效生产。
对于 ODM 项目，这些考虑因素尤其重要，因为可以外壳进行审查和优化 在设计锁定生产之前对.
平板可以切割成几乎任何轮廓。
但切割后，片材需要成型为所需的三维结构。
这就是弯曲变得重要的地方。
单个外壳面板可能包含：
几个法兰
安装面
加固特性
拐角处弯曲
内部支架
门边
如果这些功能没有一起规划，一个弯曲可能会干扰另一个弯曲。
结果可能是：
工具存取困难
复杂的弯曲顺序
不必要的制造步骤
装配干涉
生产效率降低
因此，问题并不总是在于零件是否 可以 弯曲。
更重要的问题是：
能否使用实际的生产工艺有效且一致地弯曲它？
三维模型显示了最终的形状。
它不会自动显示：
首先进行哪个弯曲
片材向哪个方向旋转
操作员如何定位零件
工装能否达到特征
另一个法兰是否干扰工装
这就是为什么在 CAD 中看起来完全合理的设计在制造之前仍然需要进行工程审查。
对于简单的零件，这可能很简单。
对于具有多个弯曲的复杂外壳面板，它变得更加重要。
考虑一个带有多个法兰的面板。
第一弯曲可以沿一侧形成凸缘。
第二个弯曲创建另一个凸缘。
最终，该部件成为三维结构。
但如果后面的弯曲需要先前形成的凸缘穿过或绕过模具区域，则弯曲顺序会变得更加复杂。
制造商可能需要考虑：
弯曲1
↓
旋转零件
↓
弯曲2
↓
复位
↓
弯曲3
↓
最终成型
序列变得越复杂，制造规划就越重要。
对于用于重复生产的外壳，减少不必要的复杂性可能很有价值。
弯曲方向不仅影响制造。
它还会影响最终外壳的组装方式。
想象一下需要在拐角处连接的两个面板。
如果法兰指向不方便的方向，它们可能会干扰：
紧固件
相邻面板
内部安装板
门结构
括号
法兰方向的微小变化有时可以创建更干净的装配。
这就是为什么弯曲应与整个外壳结构一起考虑。
许多工业外壳使用内部法兰来增加刚度或形成安装表面。
这些可以用于：
支撑内部面板
安装组件
连接外壳部分
提高结构刚性
然而，内部法兰也占据空间。
如果多个内部弯曲指向机柜的中心，则会减少可用的安装空间。
当客户稍后安装实际组件时，这可能会成为问题。
因此，ODM 设计审查应考虑以下两点：
法兰需要安装在哪里？
和：
法兰占用什么空间？
一个常见的错误是仅使用外壳的外部尺寸来计算外壳的内部空间。
例如：
外壳的外部深度可为 300 毫米。
这并不一定意味着有 300 毫米可用于内部组件。
弯管、法兰、安装结构、门和其他特征会减少可用面积。
对于设备外壳来说，这非常重要。
因此，工程团队应该区分：
和
这种区别可以防止后期开发中的组件干扰。
在 CAD 模型中，两个距离非常近的折弯看起来可能是可以接受的。
但制造可能需要特征之间有足够的空间以进行实际成型。
实际可行性取决于以下因素：
材料
厚度
弯曲几何形状
工装
机器能力
零件尺寸
这并不意味着紧密间隔的弯曲是不可能的。
这意味着应该在设计阶段对其进行审查。
优秀的 ODM 制造商应该能够在零件投入生产之前识别这些区域。
对于面向客户的产品，外观很重要。
弯曲的位置和方向会影响：
边角外观
面板对齐
可见边缘
表面过渡
整体视觉一致性
这对于以下方面尤其重要：
电动汽车充电柜
LED展示柜
商业设备外壳
安装在可见位置的工业产品
外壳不仅应满足功能要求。
其结构细节还应支持预期的产品外观。
工程师有时会将功能一项一项地添加到面板中。
例如：
首先，添加安装法兰。
然后添加第二个法兰。
然后添加加固。
然后添加电缆开口。
然后添加另一个安装表面。
单独来看，每个功能都是有意义的。
但它们结合在一起可能会产生不必要的复杂部件。
更好的方法是将整个面板作为一个制造结构进行审查。
问：
是否可以通过更简单的弯曲布局来实现相同的功能？
有时，小的结构变化可以减少困难弯曲的数量，而不影响外壳的功能。
这正是 ODM 开发过程中可以讨论的改进类型。
金属板材外壳通常不仅仅由一种制造工艺组成。
该小组可能会经历：
激光切割
↓
数控折弯
↓
焊接
↓
磨削
↓
粉末涂料
↓
最终组装
一个阶段的设计可以影响另一个阶段。
例如，切口可能很容易激光切割，但在弯曲后很难接近。
安装孔可以正确地定位在平坦图案中，但是在凸缘形成之后变得难以使用。
这就是为什么外壳开发应将制造顺序作为一个整体来考虑。
在板材成为三维外壳面板之前，它首先是一块平板。
平面图案决定了最终结构的形成方式。
一个好的设计需要考虑：
弯曲位置
弯曲方向
法兰尺寸
剪纸
孔位
物质行为
最终的 3D 模型可能看起来是正确的，但制造团队仍然需要实用的平面图案。
因此，钣金设计不同于简单地设计固体塑料或机加工部件。
制造过程与几何形状密切相关。
不同的外壳组件有不同的要求。
例如：
可以优先考虑：
外貌
结构刚度
清洁角落
可以优先考虑：
组件安装
孔位
内部游隙
可以优先考虑：
结盟
开场动作
边缘结构
可以优先考虑：
力量
安装
紧凑
对每个组件使用相同的弯曲策略不一定是最好的方法。
每个部分都应根据其功能来考虑。
考虑一个带有多个金属板面板的电动汽车充电外壳。
外壳可能包含：
前门
侧板
后面板
内部安装结构
底座结构
内部安装面板可能需要多个法兰来形成刚性结构。
但这些法兰也占用了内部空间。
如果不仔细考虑它们的方向，它们可能会干扰设备安装。
因此，在 ODM 开发过程中，可以围绕以下方面审查外壳结构：
组件空间
弯曲方向
安装要求
装配顺序
制造实用性
这有助于在结构性能和可用空间之间建立更好的平衡。
LED显示屏柜还包含多个弯曲的钣金结构。
例如，机柜可能需要：
外框
后部结构
模块安装结构
门或检修板
连接结构
弯曲布局会影响：
模块安装
柜体组装
面板对齐
内部空间
结构刚性
因此，对于LED显示屏箱体来说，箱体设计应被视为一个完整的结构系统，而不仅仅是平板的集合。
工业设备外壳可能包含几种不同的内部结构。
一个面板可能需要支持安装硬件。
另一个可以形成外墙。
另一个可以提供结构加固。
设计团队可以评估是否可以通过更简单的弯曲结构来实现所需的功能，而不是使每个组件变得不必要的复杂。
这有助于提高制造效率而不牺牲外壳的用途。
在将最终设计投入生产之前，请询问：
这些问题可以在制造开始之前揭示问题。
在 ODM 项目中，制造商可以比传统制造供应商更早参与。
开发过程可以包括：
客户产品需求
↓
初始外壳设计
↓
弯曲和结构审查
↓
制造优化
↓
原型
↓
设计确认
↓
生产
这使得工程团队有机会在设计变得困难或改变成本高昂之前改进外壳。
目标是不对客户的产品进行不必要的更改。
这是为了寻找机会，通过小的结构调整可以使外壳更易于制造和组装。
良好的外壳设计应平衡多种要求。
它需要执行其预期目的。
它需要适当的刚性和支撑。
面板应易于切割、弯曲、焊接和精加工。
成品组件应有效连接。
机柜应支持所需的访问和服务策略。
当进入重复生产时，设计应保持实用性。
弯曲方向只是该过程的一部分。
但这是早期设计阶段很容易被忽视的重要部分。
问题并不简单：
这个钣金面板可以弯曲吗？
更好的问题是：
该面板能否有效弯曲、正确组装并作为整个外壳的一部分一致生产？
弯曲方向、法兰方向、弯曲顺序、内部间隙和特征放置都会影响最终结果。
对于定制金属外壳项目，在 ODM 开发过程中考虑这些细节可以避免以后不必要的制造复杂性。
坚固的外壳设计不仅仅是一个好看的 CAD 模型。
这是一种可作为 真正制造产品的设计.
弯曲方向会影响工具通道、弯曲顺序、装配间隙、内部空间以及外壳的整体可制造性。
是的。法兰方向和弯曲位置可能会干扰相邻面板、紧固件、支架和内部结构。
可以。内部法兰和弯曲结构占用物理空间，在规划组件安装时应予以考虑。
是的。在设计过程中检查弯曲方向和弯曲顺序有助于在生产开始之前识别制造问题。
是的。在 ODM 开发过程中，可以对外壳结构以及弯曲、组装和整体制造过程进行审查。
3D 模型可能会显示最终形状，但制造过程始于每个面板的实际形成方式。
