金属板外壳在焊接前看起来很完美。
面板切割正确。
弯曲已形成。
尺寸似乎在预期范围内。
然后焊接外壳。
焊接后，有些东西发生了变化。
面板不再是完全平坦的。
门未按预期对齐。
安装孔似乎稍微错位。
一个巨大的外壳似乎已经扭曲了。
这可能会让买家感到困惑。
问题常常是：
如果各个钣金零件制作正确，为什么组装后的外壳会改变形状？
答案通常与焊接过程和热量影响金属结构的方式有关。
焊接不仅仅是将两个部件简单地连接在一起。
热量被引入结构的特定区域，并且热量会导致局部膨胀和收缩。
对于定制金属外壳，在生产前了解这一点可以帮助买方和制造商做出更好的设计决策。

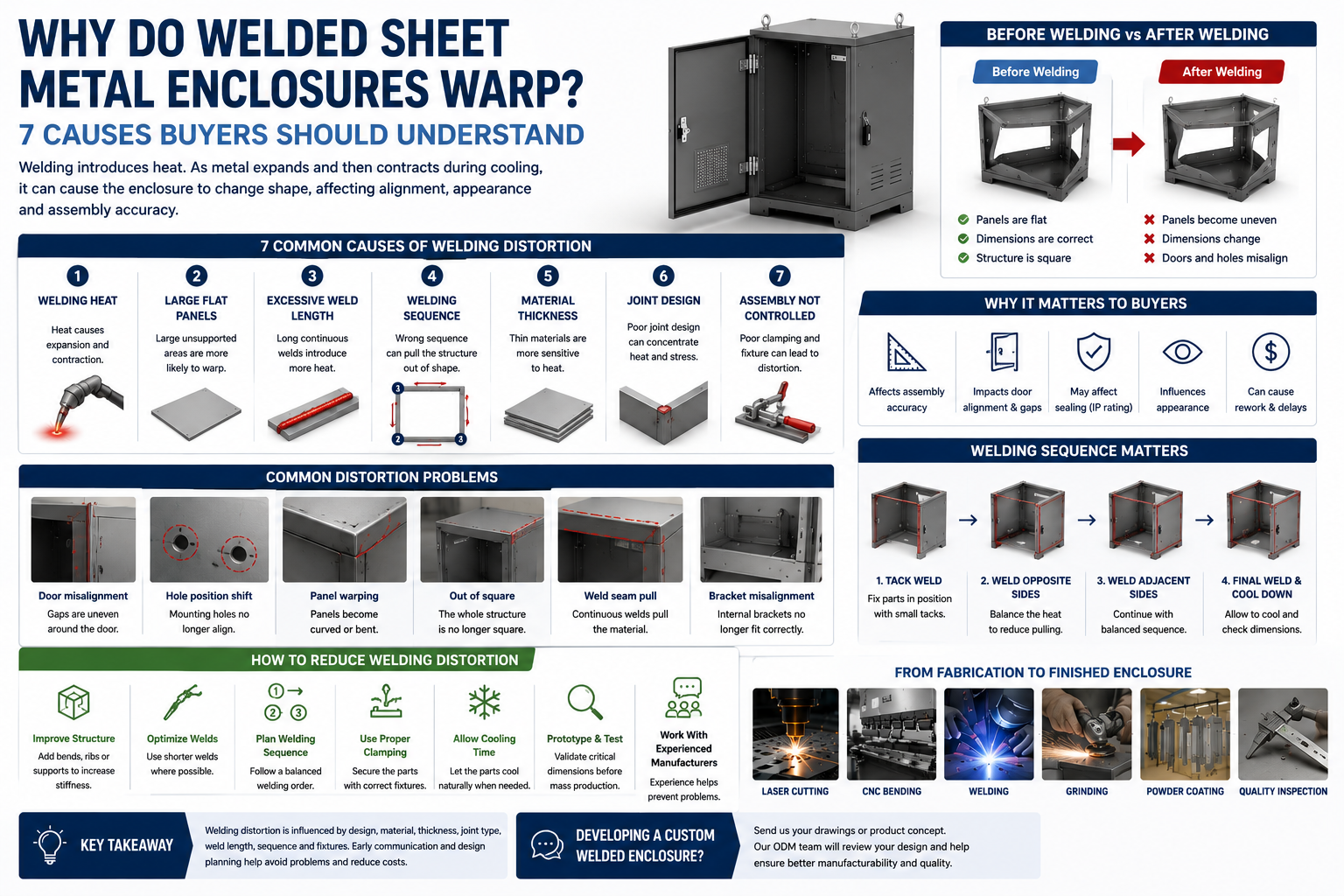

焊接金属时，焊缝周围的区域会变得非常热。
当材料加热时，它会膨胀。
当它冷却时，它会收缩。
如果加热和冷却没有均匀分布在整个结构中，收缩就会拉动周围的材料。
这可能会导致：
面板变形
翘曲
扭转
错位
平整度变化
面板越大越薄，这种情况就越明显。
这就是为什么大的平板在焊接过程中比小的增强部件需要更多的关注。
想象一下两种外壳设计。
具有多个弯曲和加固功能的小面板。
具有最小结构支撑的大平板。
两者可以使用相同的材料厚度。
但设计 B 可能对焊接过程中的变形更敏感。
为什么？
因为当引入焊接热量时，大的无支撑表面具有更大的移动自由度。
这并不意味着大型平板面板无法制造。
这意味着结构的设计可能需要考虑制造行为。
根据产品的不同，这可能涉及：
弯曲
加固结构
内部支撑
不同的合营安排
外壳应设计为一个完整的结构，而不是将每个面板视为一个孤立的部件。
更多的焊接并不自动意味着更坚固或更好的外壳。
设计可能包含沿多个边缘的长连续焊缝。
这会将大量的热量引入结构中。
根据设计，较短或策略性布置的焊缝有时可能会减少不必要的热量输入，同时仍提供所需的结构连接。
正确的方法取决于：
结构要求
面板几何形状
材料
厚度
联合设计
产品应用
因此，在外壳设计阶段应考虑焊接。
不是在钣金结构已经最终确定之后简单地添加。
不同部分的焊接顺序会影响最终形状。
考虑一个带有多个连接面板的外壳框架。
如果在连接另一侧之前连续焊接一侧，则产生的热量和收缩可能会将结构拉向一个方向。
不同的焊接顺序可能会不同地分配效果。
这就是为什么经验丰富的制造商不一定以完全相同的方式处理每个焊接外壳。
制作团队可能需要考虑：
首先焊接哪里
接下来焊接哪里
结构如何支撑
何时让零件冷却
焊接过程中如何定位组件
对于复杂的 ODM 项目，可以在设计进入生产之前讨论这些制造注意事项。
1.0 毫米板材和 2.0 毫米板材在焊接过程中的表现不一定相同。
较薄的材料对局部热量更敏感。
同时，增加厚度并不是自动的正确解决方案。
更好的方法是考虑完整的结构：
材料+厚度+接头设计+焊接方法+外壳几何形状
例如，如果面板需要额外的刚度，解决方案可能涉及结构设计，而不是简单地增加各处的厚度。
这可以帮助平衡：
重量
材料成本
力量
制造要求
对于 ODM 外壳来说，这是结构优化可以创造实用价值的领域。
两块面板的接合方式会影响焊接过程。
联合可能是：
易于访问
难以访问
适合一致的焊接
定位困难
对可见变形更敏感
这对于面向客户的产品尤其重要。
例如，如果可见的前面板需要沿大表面进行焊接，如果结构设计不当，最终的外观可能会变得更难以控制。
更好的方法是考虑：
这两个部件实际上将如何定位、固定、焊接和完成？
在设计最终确定之前。
这是制造审查在 ODM 开发过程中很有价值的原因之一。
最容易犯的错误之一就是分别评估每个单独的部分。
激光切割面板看起来正确。
弯曲的面板看起来是正确的。
安装支架看起来正确。
但将所有部件焊接在一起后，最终的外壳可能不会完全符合预期。
原因是制造过程相互作用。
例如：
激光切割→折弯→定位→焊接→打磨→喷粉→组装
每个阶段都可以影响下一个阶段。
因此，一个成功的外壳需要作为一个完整的制造系统进行评估。
对于每个产品来说，少量的变形可能并不重要。
但当外壳包含以下内容时，它就会变得很重要：
大门
显示开口
多种安装接口
精密元件位置
密封要求
面板必须在视觉上对齐
例如，在小的结构变化之后，门可能仍然会物理关闭。
但如果门周围的间隙不一致，则成品可能无法满足预期的外观或密封要求。
这就是为什么可接受的变形量取决于实际产品的要求。
这是一个重要的区别。
买家可能会看到轻微的变形并立即得出结论：
制造商犯了一个错误。
但实际问题可能更早开始。
例如：
外壳有一个非常大的无支撑面板。
该设计需要长的连续焊缝。
材质非常薄。
接头结构将热量集中在一个区域。
没有考虑到制造过程。
在这些情况下，问题可能部分与产品设计有关。
这就是 ODM 支持非常有用的原因。
而不是只问：
你能制作这个图纸吗？
更好的问题可以是：
该设计能否按照所需的产量可靠地制造？
没有适用于每个机柜的单一解决方案。
然而，一些设计和制造原则可以提供帮助。
在适当的情况下，结构特征可以提高面板的刚度。
考虑是否确实需要长连续焊缝。
告诉制造商哪些区域必须保持视觉一致或尺寸受控。
考虑焊接前如何定位和组装外壳。
不要独立评估每个钣金组件。
原型可以在大批量生产之前揭示实际行为。
考虑一个大型户外电动汽车充电器外壳。
它可能包含：
前门
内部安装板
电气元件
电缆引入区域
侧板
后部结构
前门可能是产品最明显的部分之一。
如果焊接导致周围框架过度变形，可能会影响：
门对齐
门缝
外貌
密封结构
解决方案可能不只是：
焊接更仔细。
设计本身可能需要进行审查。
这就是制造经验可以成为产品开发过程的一部分的地方。
工业设备外壳还可以包含大型焊接结构。
例如：
机器外壳可以使用围绕结构框架连接的多个面板。
如果框架在焊接过程中发生形状变化，则后续组装可能会变得更加困难。
该问题可能会显示为：
为什么面板不对齐？
但根本原因可能是在焊接框架阶段开始的。
这说明了流程规划为何如此重要。
如果您正在开发焊接金属外壳，请提供以下信息：
关键尺寸
关键安装位置
面向客户的表面
门对齐要求
密封要求
内部元件位置
预计产量
还要告诉制造商某些区域是否特别重要。
例如：
前门间隙必须在整个周边保持视觉一致。
或者：
内部安装孔必须与电源模块对齐。
这使得制造商能够了解什么应该受到最关注。
最佳时间是 生产前.
在设计评审期间，询问：
该外壳是否有任何区域可能对焊接变形敏感？
这个简单的问题可以引发有用的工程讨论。
它可能会导致以下方面的变化：
面板结构
联合设计
加强
焊接地点
装配顺序
在设计阶段进行小的改变通常比在生产后纠正结构问题更容易。
在批准定制焊接外壳之前，请检查：
是否存在大的无支撑平面？
接头的制造和焊接是否一致？
长连续焊缝真的有必要吗？
焊接后必须控制哪些尺寸？
哪些表面高度可见？
门间隙和开门位置重要吗？
焊接结构是否仍允许安装其余部件？
从原型转向重复生产时，设计是否仍然实用？
在传统的制造关系中，买方可能会提供成品图纸，并期望工厂准确生产所显示的产品。
在 ODM 项目中，这种关系可能有所不同。
制造商可以更早地参与该过程。
例如：
产品理念
↓
结构发展
↓
制造审查
↓
原型
↓
设计调整
↓
生产
这可以允许制造考虑因素在设计锁定之前影响外壳。
对于焊接钣金产品来说，这尤其有价值，因为最终行为取决于设计和制造工艺。
焊接变形不仅仅是焊工是否熟练的问题。
对于定制钣金外壳，最终结果可能会受到以下因素的影响：
面板几何形状
材料厚度
接缝设计
焊接长度
焊接顺序
结构加固
装配要求
最有效的方法是在生产开始之前考虑这些因素。
良好的外壳设计不仅在 CAD 中看起来正确。
它还应该能够重复制造，达到所需的结构和外观结果。
当从原型数量转向常规生产时，这一点尤其重要。
焊接会产生局部热量。当加热的金属在冷却过程中膨胀然后收缩时，周围的结构可能会变形。
它们对局部热量更加敏感，特别是当面板很大且结构支撑有限时。
可以规划制造工艺来减少变形，但实际结果取决于材料、几何形状、厚度、接头设计和焊接要求。
未必。额外的焊接会引入更多的热量，并可能增加制造的复杂性。焊接位置和结构设计应一起考虑。
是的。尽早审查焊接和结构要求有助于在原型或批量生产之前识别潜在的制造问题。
如果您的外壳包含大型面板、焊接框架、门、内部安装结构或关键的对齐要求，则应在生产前考虑这些因素。
将您的图纸或产品概念发送给我们。我们的 ODM 团队可以在设计投入生产之前审查外壳结构和制造要求。
